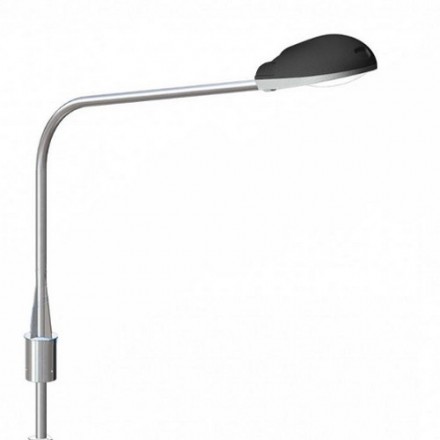

Кронштейн однорожковый радиусный на фланце 1К1(15°)-2,5-2,5-Ф5-Тр.48 19 кг

К сравнению
В избранное
Единица измерения:шт.
Вес:19 кг
В наличии
Договорная
Есть вопросы? Звоните!
+7 (3496) 33-40-17
или
Быстрая доставка по РФ
до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом
Цена от производителя
скидки и отсрочка платежа для постоянных клиентов.
Консультация менеджера
8 (800) 250-00-78 (Бесплатно по РФ)
E-Mail: info@uik-rus.ru
Быстрый онлайн-заказ
если не нашли нужный товар в каталоге.
Описание
Характеристики
Отзывы

Кронштейны освещения позволяют управлять направлением и интенсивностью света относительно освещаемой площади. Они устанавливаются на различных типах опор освещения (консольных и торшерных светильниках, прожекторах). Источники света (светильники) размещаются непосредственно на кронштейнах.

Конструкция кронштейнов сборная. В зависимости от количества осветительных приборов устанавливается один либо несколько рожков. Размеры кронштейнов определяются линейными значениями высоты, вылета и зависят от типа посадочного места (обусловлен видом опоры).

Технические характеристики кронштейна 1К1(15°)-2,5-2,5-Ф5-Тр.48

Наименование

Кронштейн радиусный однорожковый

Высота H, м

2,5

Вылет B, м

2,5

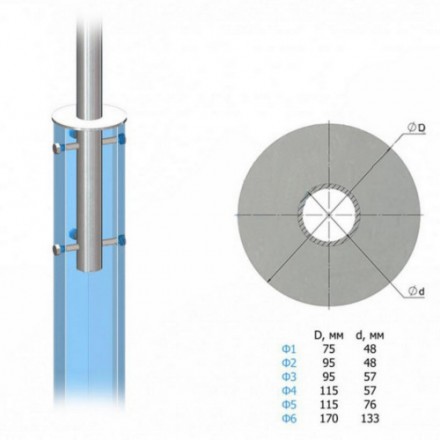

Установочное место кронштейна

Ф (Фланцевый)

Масса, кг

19

Схема-чертеж кронштейна 1K1-Ф

схема чертеж кронштейна

Монтаж кронштейнов

Для крепления кронштейнов на верхнем конце опоры используются шайбы или обечайки.  Исключение составляют складывающиеся опоры типа ОГСКЛ, на которых кронштейны закрепляются с помощью болтового соединения для предотвращения выпадения в процессе складывания. Монтаж приставных кронштейнов производится непосредственно на стену или бок опоры через хомут или полухомут соответствующей формы.

Материал изготовления

  • Трубы стальные водогазонапорные ГОСТ 3262-75
  • Прокат листовой горячекатанный ГОСТ 19903-74

Подбор кронштейнов

Для выбора кронштейна необходимо учитывать совокупность параметров: количество осветительных приборов, взаимное расположение источников свету, высота и вылет кронштейна. Перечисленные параметры закладываются на стадии разработки проекта.

Кронштейны разделяются по количеству установочных мест под светильник. Кронштейн однорожковый имеет одно установочное местом под светильник, многорожковый кронштейн дает возможность установить несколько светильников, разнесённых как в вертикальной, так и в горизонтальной плоскостях.

Посадочное место кронштейна определяется типом опоры. В свою очередь диаметр трубы кронштейна зависит от его вылета и массы устанавливаемого осветительного оборудования.

Предлагаем вашему вниманию справочную информацию касательно действующих стандартов обозначения кронштейнов освещения.

Для удобства понимания использованной аббревиатуры прилагаем пример расшифровки обозначения:

2К2(15°)-1,5-1,5-О2-1800-Тр.48,Гор.ц.

2 - кронштейн угловой
К - для консольных светильников
2 - двухрожковый
15° - угол наклона рожка кронштейна к горизонту
1,5 - Высота кронштейна (H, м)
1,5 - Вылет кронштейна (B, м)
О2 - установочное место Обечайка, тип 2
1800 - угол разворота рожков
Тр. 48 - диаметр трубы кронштейна (d, мм)
Гор.ц. - антикоррозийное покрытие методом горячего цинкования

Кронштейны разделяются по способу установки на опору:

1. Установка кронштейна на шайбе с креплением через опору.
Применяется для трубчатых опор Г-типа с диаметром верхней части до 108 мм включительно, и конических многогранных опор типов ОГК и ОГКф.

2. Установка кронштейна на обечайке с креплением через кронштейн.
Применяется для трубчатых опор  с диаметром верхней части более 108 мм и железобетонных опор.

3. Установка приставного кронштейна сбоку опоры.

Типы установочных мест кронштейнов:

Обечайка (О), Фланец (Ф), Болтовое фланцевое соединение (ФЛ), Настенное крепление, (Н).

Приставные крепления, П:

П1 - круглые хомуты, П2 - квадратные хомуты, П3 - полухомуты на квадратную опору, П4 - полухомуты на граненую опору.

Купить кронштейн 1К1(15°)-2,5-2,5-Ф5-Тр.48

Торговый дом «УИК» предлагает купить угловые двухрожковые кронштейны по низким ценам от производителя. Наш профиль – комплектация строительства. Компания ориентирована на долгосрочное сотрудничество и работает на рынке более 5 лет. Чтобы заказать кронштейн 1K1-Ф , оставьте заявку на сайте. В сжатые сроки мы организуем доставку в ваш город.
