В мировой практике имеется солидный опыт использования данных опор, тогда как в России они нашли свое широкое применение только десятилетие назад, благодаря внедрению одной из государственных программ (о создании и внедрении Федеральной сетевой компанией стальных многогранных опор для ВЛ до 500 кВ).
Расшифровка условного обозначения опор:
- П - промежуточная, У - угловая;
- М - многогранная;
- Г - модификация;
- 110 - класс напряжения ВЛ;
- 4 - четырехцепная.

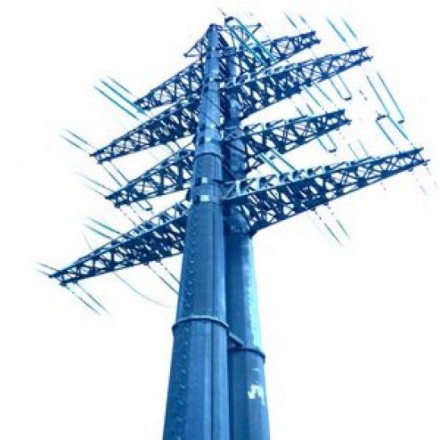

Характеристики многогранной опоры ЛЭП ПМГ110-4УР
|
Характеристика
|
Значение
|
|
Тип оборудования
|
Многогранная опора ЛЭП
|
|
Материал
|
Сталь
|
|
Ветровой район
|
II
|
|
Гололедный район
|
III
|
|
Высота опоры, м
|
29
|
|
Высота до нижней траверсы, м
|
14,5
|
|
Сечение стоек низ/верх, мм
|
750/196
|
|
Масса опоры, кг
|
5698
|
Схема-чертеж
Область применения
Предназначены стальные многогранные опоры ЛЭП для поддержания ВЛ с напряжением 110 кВ как в населенной, так и в ненаселенной местности, гололедных и ветровых (I-V) районах, где температура воздуха может опуститься до -65С.
Особенности производства
Стальные многогранные опоры ЛЭП производят из низколегированной стали в соответствии с рабочими чертежами ряда российских проектных институтов.
Опора представляет собой конструкцию, выполненную из стоек. Стойки имеют форму полых усеченных пирамид, а в поперечном сечении – правильный многогранник. Соединения в секциях стоек - телескопические или фланцевые, а траверсы – многогранные, решетчатые или изолирующие.
Преимущества
- Сокращенные сроки строительства. Если сравнивать с железобетонными или решетчатыми аналогами, то работы выполняются в несколько раз быстрее (до 4 раз!), что обусловлено следующими факторами:Снижение материальных затрат. Экономический эффект от возведения ВЛ с использованием стальных многогранных опор выше на 12-15% относительно ВЛ с использованием бетонных, и до 50% выше, чем при возведении ВЛ с решетчатыми опорами. Более того, он может быть увеличен, если работы по замене или монтажу опор производятся в северных и труднодоступных районах.
- увеличение межопорных расстояний за счет повышенной прочности (и, соответственно, уменьшения количества опор);
- снижение трудозатрат (бригада из семи человек стыкует секции лебедкой за 1 час; закрепляет траверсы за 40 минут и устанавливает опору на фундамент, закрепляя болтами из комплекта, за 40 минут).
- Удобная транспортировка. Благодаря телескопической конструкции, секции можно разместить одна в другой и перевезти обычным транспортом, что в три-четыре раза дешевле, чем транспортировка железобетонных опор.
- Сокращение затрат на землеотвод.
- Адаптивность. Автоматизированные процессы проектирования и производства позволяют быстро подготовить к установке оптимальный вариант многогранной опоры.
- Надежность. Срок службы опоры с оцинкованным покрытием – до 75 лет.
- Вандалоустойчивость.
Купить многогранные опоры
Торговый дом «УИК» предлагает купить многогранную опору для ЛЭП ПМГ110-4УР по выгодной цене. Чтобы заказать продукцию , оставьте заявку на сайте. В сжатые сроки мы организуем доставку строительного оборудования и материалов в ваш город.
